ТПВ

Телфонный кабель ТПВ  используют в местных городских телефонных сетях напряжением переменного тока 145-225 В и постоянным — 200-315 В. Изготавливается из гибких медных проволок диаметром 0,32-0,64 мм. Жилы обеъдинены по 5,10,30,50,100,200,400 пар.

ТПВ  прокладывают:

• в коллекторах, шахтах, по стенам зданий, канализациии;
• в цифровых системах уплотнения (например кабель ТПВ 100х2х0,4 5х2х0,4, ТПВ 100х2х0,4 5х2х0,5)
• в качестве магистрального кабеля (например, для АТС типа С-32);

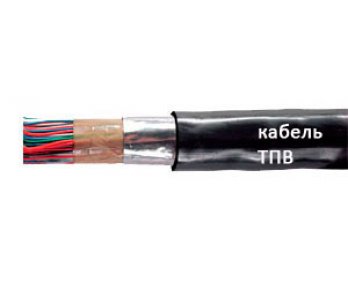

Конструкция кабеля

1. Токопроводящая жила ТПВ — медная мягкая проволока диаметром 0,40; 0,50 или 0,64 мм
2. Изоляция жил ТПВ  — полиэтилен (ПЭ), сплошная
3. Изолированные жилы ТПВ , резко отличающиеся по цвету, скручены в пару. Все пары в элементарном пучке имеют индивидуальную расцветку
4. Сердечник кабеля ТПВ  состоит и элементарных 5 или 10-ти парных пучков. Скрепляющая обмотка ТПВ  пучков и сердечника — синтетическая нить или лента индивидуального цвета для каждого пучка
5. Поясная изоляция ТПВ  — синтетическая лента (ПЭТФ, ПВХ, ПЭТ-Э, ПЭ или полиамидная), наложенная продольно или спирально
6. Экран ТПВ  — алюминиевая или алюмополиэтиленовая лента, наложенная продольно или спирально. Под экраном продольно проложена
7. медная луженая проволока диаметром 0,4 или 0,5 мм
8. Оболочка ТПВ  — поливинилхлоридный пластикат (ПВХ)

Технические параметры
