КВВГЭ

КВВГЭ  относится к классу медных экранированных контрольных кабелей.

Кабель КВВГЭ  предназначен для подключения электрооборудования в условиях сильных внешних электрических полей. Кабель рассчитан на номинальное переменное напряжение 0,66 кВ, частота 100 Гц, постоянное напряжение — 1 кВ.

КВВГЭ  применяют для прокладки в:

• на открытом воздухе
• в условиях агрессивной среды (повышенная коррозия).
• внутри зданий
• туннели и каналы

Кабель КВВГЭ  важно защитить от механических нагрузок, для этого необходимо осуществлять монтаж КВВГЭ в лотках или коробах.
Кабели данной марки не распространяют горение при одинарной прокладке в соответствии с нормами ГОСТ 12176-89.

В зимнее время кабель КВВГЭ 10х0,75 не прокладывают при отрицательных температурах без его прогрева.

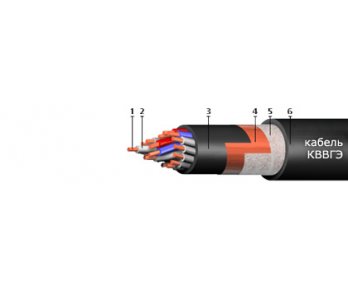

Конструкция кабеля

1. Медная однопроволочная токопроводящая жила круглой формы класса 1 по ГОСТ 22483;
2. Изоляция из поливинилхлоридного пластиката.
3. Изолированные жилы кабелей скручены. В каждом повиве имеется счетная пара, изолированные жилы которой отличаются по цвету друг от друга и от остальных жил;
4. Разделительный слой в виде оболочки из поливинилхлоридного пластиката толщиной не менее 0,5 мм или в виде обмотки лентами из полиэтилентерефталатной пленки;
5. Экран в виде обмотки из медной или алюминиевой фольги с перекрытием, обеспечивающим сплошность экрана при допустимых радиусах изгиба кабелей. Вдоль экрана из алюминиевой фольги продольно прокладывается медная проволока;
6. Разделительный слой в виде обмотки лентами, обеспечивающий сохранность экрана при монтаже кабелей;
7. Оболочка из поливинилхлоридного пластиката.

Технические параметры кабеля

Срок службы кабеля КВВГЭ составляет не менее 15 лет при эксплуатации на открытом воздухе, 25- в закрытых помещениях, каналах туннелях.

Гарантийный срок эксплуатации кабеля, предоставляемый производителем — 3 года согласно ГОСТ.
